Mahsulot taqdimoti

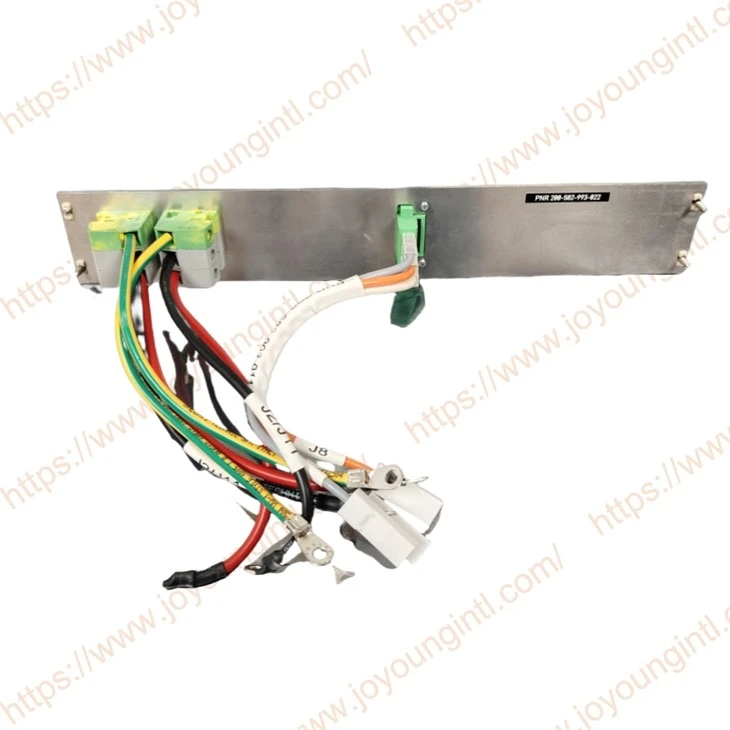

200-582-993-022 - VM600 / VM600 Mk2 raf tizimi uchun quvvat orqa paneli/orqa panel komponenti. Ushbu komponent asosan VM600 tizimining raf quvvat ulanish qismida paydo bo'lib, orqa panelli ulanish interfeysining bir qismi bo'lib xizmat qiladi, quvvat kiritish va quvvatni taqsimlash funktsiyalariga erishadi va raf ichidagi barcha modullar uchun signalni yo'naltiradi. Rasmiy orqa panelni raqamlash usuliga ko'ra, 200-582-993-022 tC ikkita DC-quvvat porti konfiguratsiyasiga ega DC kirish versiyasining "Associated Rear Panel" (tegishli quvvat orqa paneli) ga tegishli.
Texnik spetsifikatsiyalar
|
Model |
200-582-993-022 |
|
PN raqami |
200-582-993-022 |
|
Tavsif |
Quvvat orqa paneli |
|
Kelib chiqishi |
Germaniya / Shveytsariya |
|
Hajmi |
30 * 20 * 6 sm |
|
Og'irligi |
0,35 kg |
Mahsulot tafsilotlari
200-582-993-022VM600 tizim rafining (masalan, ABE04x) orqa tomonidagi quvvat kirishi orqa panelga ulangan va tashqi doimiy tok manbaini ulash va uni RPS6U quvvat moduli, VME avtobusi va boshqa tizim modullariga tarqatish uchun ishlatiladi.
DC versiyasi (buyurtma raqami (PNR): 200-582-993-NHh)
Ushbu versiyada DC quvvat kirishlari uchun ikkita vintli terminal ulagichi va har bir RPS6Uda alohida kirishlar mavjud. Orqa panel uchun simlar majmuasi qo'shimcha kabellarni (....... ) o'z ichiga oladi, faqat kamida birinchi RPS6U stend quvvat manbai (PS1) doimiy tok kirishi bilan ishlaydigan AC{6}}kiritish versiyasi bo'lsa (bu doimiy oqim kirishiga ega orqa panelni talab qiladi).
Ushbu orqa panel / orqa panelning asosiy vazifasi:
✅ Tashqi quvvat DC kirish porti sifatida
➡ Ikkita DC kirish interfeysi bilan jihozlangan (ikkita RPS6U DC quvvat bloki uchun)
➡ Ortiqcha quvvat kiritishni qo'llab-quvvatlaydi, bu tizim hatto elektr uzilib qolgan taqdirda ham ishlashni davom ettirish imkonini beradi.
200-582-993-022 Orqa panel odatda quyidagilar uchun ishlatiladi:
➡ RPS6U quvvat blokining quvvat kiritish orqa paneli
➡ Quvvatni himoya qilish, tarqatish va avtobus interfeysi ulanish nuqtalari
Odatda, standart raf kamida quyidagilarni o'z ichiga oladi:
RPS6U quvvat bloki (×1 yoki ×2)
200-582-993-022 Quvvat manbai orqa paneli
VM600 monitoring moduli (masalan, MPC4/IOC4T)
CPU boshqaruv moduli (CpuUx / IOCRx)
Rele / I/U kengaytirish moduli
Orqa panel yuqoridagi modullarni elektr bilan bog'laydi va ularga signal beradi va yagona quvvat taqsimotini ta'minlaydi (protsessor, kiritish-chiqarish va monitoring kartalari uchun).
VM600 tizimi va raf orqa paneli
VM600 tizimi nima?
VM600 va VM600Mk2 tizimlari sanoat aylanadigan mashinalar (masalan, bug 'turbinalari, kompressorlar, generatorlar va boshqalar) uchun maxsus mo'ljallangan:
Mexanik himoya tizimi (MPS)
Vaziyat monitoringi tizimi (CMS)
Bu tizim bir nechta modullardan iborat: quvvat moduli, protsessor moduli, kiritish/chiqarish moduli, monitoring moduli, o‘rni moduli, aloqa moduli va boshqalar. U 19 dyuymli standart tokchaga (ABE04x seriyasi deb ataladi) o‘rnatiladi.
Tizim strukturasi tasviri
Tashqi quvvat manbai
│
Orqa panel (200-582-993-022)
│
VM600 rack orqa paneli
├─ RPS6U quvvat manbai x1/2
├─ CPU boshqaruv moduli
├─ Monitoring modullari (MPC4/IOC4)
├─ I/U modullari
└─ Rele va aloqa kartalari
Orqa panel nafaqat quvvatni taqsimlash markazi bo'lib xizmat qiladi, balki rafning ichki modullari uchun avtobus va signal ulanishlarini ham o'z zimmasiga oladi.
